一、適用范圍

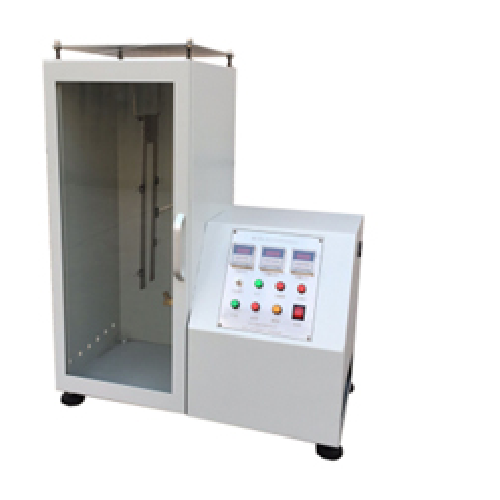

HP-CZF觸摸屏控制垂直燃燒儀適用于防護服、紡織品、安全網、防護服裝、安全帶等各類織物及其制品，最終適用于GB5455-2014標準中規定的垂直方向紡織品底邊點火時燃燒性能的試驗方法。該設備采用觸摸屏控制，試驗高度自動化，除了原有依靠各種按鍵、器具實現的自動化功能外，觸摸屏控制款可存儲以往試驗數據，并可在試驗時調取以往數據。

二、相關相關技術參數

1.觸摸屏顯示/控制

2.設備分控制部分與燃燒箱兩部分，燃燒箱箱內尺寸為330*330*765mm

3.燃燒箱前部為鋼化玻璃觀察門

4.箱頂均勻分布16個排氣孔，內徑12.5mm；燃燒箱兩側各分布6個排氣孔，內徑12.5mm

5.箱頂加裝頂板

6.箱頂設支架可承掛式樣夾，式樣夾底部位于點火器管口最高點之上17mm

7.點火器管口內徑11mm，管頭與垂線為25°角。點火時間：精確至0.5s

8.氣源：工業級丙烷、丁烷或丙烷  /丁烷混合氣體，在試樣按7.3進行預處理的情況下選用純度不小于97%的甲烷氣體

9.試樣大?。?span>300*89mm，橫向、縱向各五塊

10.環境溫度：-10℃～30℃

11.供電電壓和功率：220V±10％  50HZ  功率小于100W

12.本生燈施加火焰時間0-99M99S，可任意設定，精度±0.1s（標準采用12s）

13.余輝時間 :最長0-99M99S

14.本生燈藍色火焰高度：15mm-175mm可任意調節，配有火焰高度標尺   （高40mm）

15.本生燈自動點火，自動計時，點火時間任意設定（可預設）

16.觸摸屏相關參數：

a.   尺寸：7寸 有效顯示尺寸 長15.5cm 寬8.6cm；

b.   分辨率：800*480

c.   通訊接口 RS232、3.3V CMOS或TTL、串口方式

d.   儲存容量:1G

e.   采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

f.   采用M3+FPGA架構，M3負責指令解析，FPGA專注TFT顯示

g.   主控制器均采用低能耗處理器，自動進入節能模式

三、適用標準

設計標準：GB5455-2014《紡織品燃燒性能 垂直放行 損毀長度、陰燃和續燃時間的測定》

適用標準：GB6529、GB5725-2009安全網

GB 8965.1-2009 防護服裝 阻燃防護 第1部分：阻燃服

GB/T 6096-2009 安全帶測試方法

GBT13489-2008 橡膠涂覆織物燃燒性能測定之垂直向小火焰試驗方法
