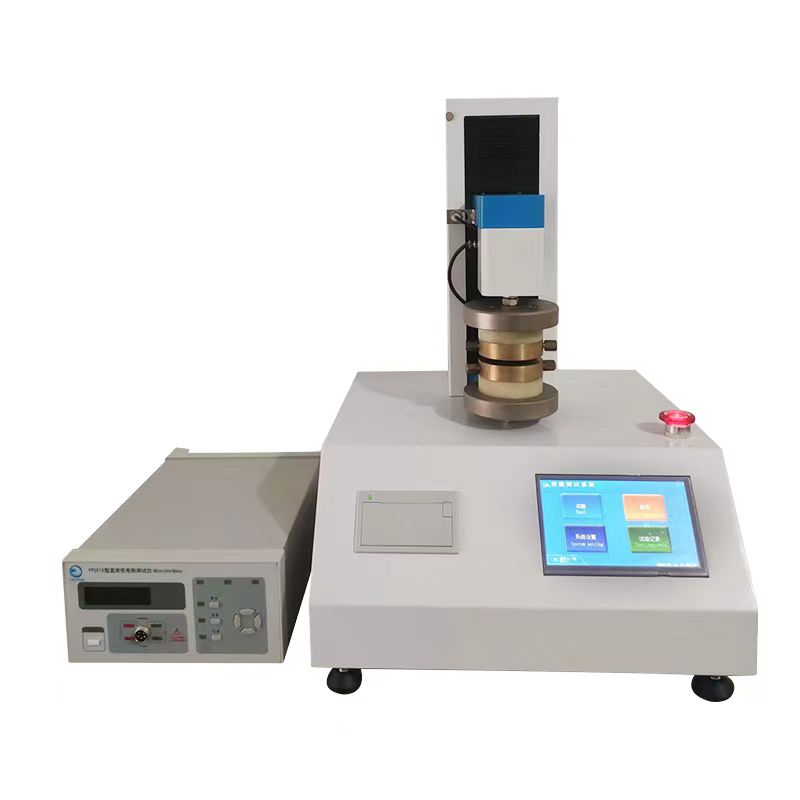

垂直方向電阻率測試儀主要用于膜燃料電池炭紙電池炭紙、雙極板或其他材料的垂直電阻測量,以碳纖維作為原料生產的多孔性碳紙,,簡稱碳紙,具有透氣性與導電性。
炭紙垂直方向電阻率測試儀依據標準:
GB/T20042.7質子交換膜燃料電池第7部分:炭紙?zhí)匦詼y(cè)試方法
GB/T20042.6質子交換膜燃料電池第6部分:雙極板特性測試方法
垂直方向電阻率測試儀試驗原理:
樣品放置在兩塊電極之間,在電極兩側施加一定的壓強,測試過程中儀器通過自動記錄不同壓強下的電阻值。
炭紙垂直方向電阻率測試儀技術特點:
1、觸摸屏顯示器實時顯示試驗值,自動完成測試。
2、采用數字調速及精密減速機,驅動精密絲杠副進,實現速度的大范圍調節,運行平穩。
3、 采用高精度傳感器,專業測控軟件,測試精度高,可測試范圍廣,操作簡單。
4、標配微型打印機,可隨時打印結果,可以統計多次試驗結果,最大值,最小值,平均值。
垂直方向電阻率測試儀技術參數:
測量范圍 :(30~2000)N (0.05~5.0MPa) ;1μΩ-20kΩ
分辨力 :0.1N
準確度 :±0.5%
電阻分辨率:1μΩ 、0.001mΩ
試驗速度: (1-300) mm/min
樣品面積:4cm 2
上、下壓板平行度: <0.025mm
上、下壓板直徑 :80 mm
外形尺寸 :430×350×710mm
質量: 45kg
電源 :220V, 50Hz
升級后垂直方向電阻率測試儀軟件功能更加完善,測試精度提升;并且可以選擇電腦版控制,無限存儲試驗數據,報表任意編輯等等
