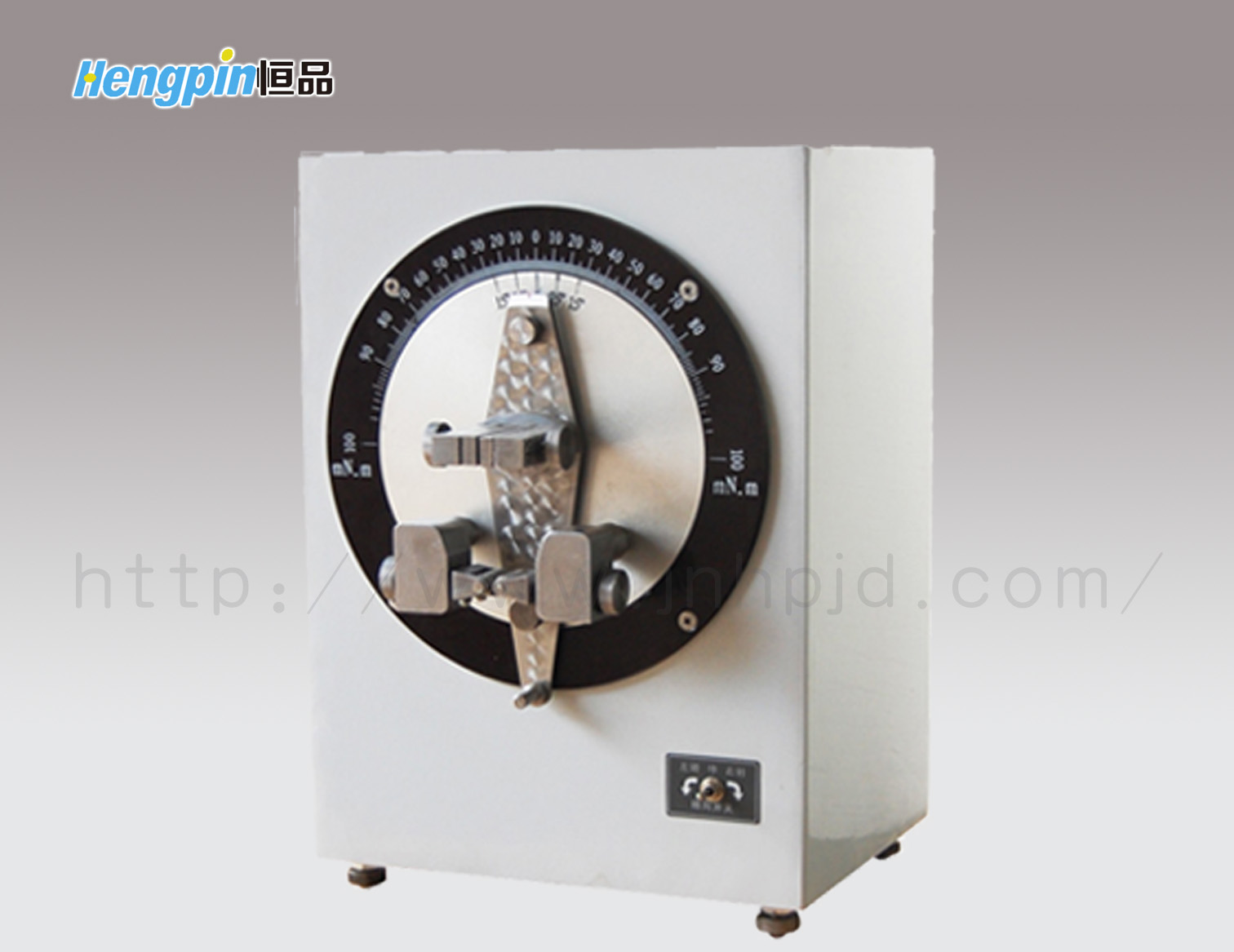

HP-TD500型 紙板挺度測定儀 （又稱紙板挺度儀、紙張挺度儀、挺度儀） 是國際標準通用的泰伯爾（Taber）式挺度測定儀，儀器主要技術參數符合國家標準和國際標準的有關規定。挺度是衡量紙和紙板抗彎曲強度的指標，泰伯爾式挺度儀是測定此項指標的儀器，泰伯挺度屬于靜態彎曲強度指標。
產品特點：
1、泰伯挺度儀是根據力矩對轉軸中心靜態平衡原理設計。通過測量一端被夾住的試樣被彎曲至給定角度時所需要的力或力矩，得到試樣挺度值。試樣的彎曲力是作用在一個不變的彎曲長度上的。
2、泰伯挺度儀是根據兩點加荷法和力矩平衡原理設計的特殊試驗裝置。儀器由傳動部分、測量部分和支承安裝基座部分組合而成。
3、傳動部分由電動機經中間傳動鏈至角度盤，角度盤轉動帶動推紙架工作。
4、測量部分由力度盤、角度盤、菱形擺體、夾紙器、推紙架等件組成。電機驅動角度盤轉動，角度盤上的推紙架與之一起轉動，推紙架上的推紙小圓棍與試樣接觸將試樣推移彎曲。試樣夾持在夾紙器鉗口中，而夾紙器安裝在菱形擺動體上，在試樣自身剛性作用下試樣受力的同時菱形擺體亦受到力矩作用，在力矩作用下擺體被推轉動，當擺體與角度盤相對轉角達到15°（或7.5°）時停止，此時系統達到力矩平衡。角度盤零線將指示出被測試樣的力矩值，以mN·m表示。
2、泰伯挺度儀是根據兩點加荷法和力矩平衡原理設計的特殊試驗裝置。儀器由傳動部分、測量部分和支承安裝基座部分組合而成。
3、傳動部分由電動機經中間傳動鏈至角度盤，角度盤轉動帶動推紙架工作。
4、測量部分由力度盤、角度盤、菱形擺體、夾紙器、推紙架等件組成。電機驅動角度盤轉動，角度盤上的推紙架與之一起轉動，推紙架上的推紙小圓棍與試樣接觸將試樣推移彎曲。試樣夾持在夾紙器鉗口中，而夾紙器安裝在菱形擺動體上，在試樣自身剛性作用下試樣受力的同時菱形擺體亦受到力矩作用，在力矩作用下擺體被推轉動，當擺體與角度盤相對轉角達到15°（或7.5°）時停止，此時系統達到力矩平衡。角度盤零線將指示出被測試樣的力矩值，以mN·m表示。
滿足標準
1、《GB/T 2679·3 紙板挺度測定法》
2、《ISO 2493 紙和紙板挺度的測定》
技術參數：
儀器的測量范圍為（1～500）mN·m，整個測量范圍分為七檔，各檔分檔重鉈質量和力度盤分度值見下表:
|
測量范圍（mN·m）
|
分檔重鉈質量
|
力度盤分度值
（mN·m）
|
|
|
編號
|
質量 （g）
|
||
|
1～5
|
1
|
5.098
|
0.05
|
|
1～10
|
2
|
10.197
|
0.10
|
|
1～20
|
3
|
20.394
|
0.20
|
|
5～50
|
4
|
50.986
|
0.50
|
|
10～100
|
5
|
101.972
|
1.00
|
|
20～200
|
6
|
203.944
|
2.00
|
|
50～500
|
7
|
509.860
|
5.00
|
注：1mN·m＝10cN·cm
主要技術指標:
|
參 數 項 目
|
技 術 指 標
|
|
|
示 值
準確度
|
示值誤差
|
±2%（各檔測量上限值的10%～90%范圍）
|
|
示值變動性
|
≤2%（各檔測量上限值的10%～90%范圍）
|
|
|
擺力臂長
|
100mm
|
|
|
負荷力臂長
|
50mm±0.1mm
|
|
|
試驗速度
|
200°/min
|
|
|
額定彎曲角
|
±7.5°和 ±15°
|
|
|
試樣尺寸（長×寬）
|
70mm×38mm
|
|
|
外形尺寸(長×寬×高)
|
270mm×165mm×355mm
|
|
|
質量
|
約16kg
|
|
