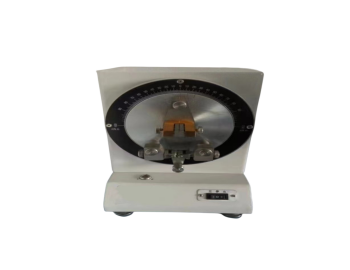

HP-TD500型 挺度測定儀 （又稱紙板挺度儀、紙張挺度儀、挺度儀） 是國際標準通用的泰伯爾（Taber）式挺度測定儀，儀
器主要技術參數符合國家標準和國際標準的有關規定。挺度是衡量紙和紙板抗彎曲強度的指標，泰伯爾式挺度儀是測定此項指
標的儀器，泰伯挺度屬于靜態彎曲強度指標。
產品特點：
1、 泰伯挺度儀是根據力矩對轉軸中心靜態平衡原理設計。通過測量一端被夾住的試樣被彎曲至給定角度時所需要的力或力矩
，得到試樣挺度值。試樣的彎曲力是作用在一個不變的彎曲長度上的。
2、 2、泰伯挺度儀是根據兩點加荷法和力矩平衡原理設計的特殊試驗裝置。儀器由傳動部分、測量部分和支承安裝基座部分組
合而成。
3、 3、傳動部分由電動機經中間傳動鏈至角度盤，角度盤轉動帶動推紙架工作。
4、 4、測量部分由力度盤、角度盤、菱形擺體、夾紙器、推紙架等件組成。電機驅動角度盤轉動，角度盤上的推紙架與之一起
轉動，推紙架上的推紙小圓棍與試樣接觸將試樣推移彎曲。試樣夾持在夾紙器鉗口中，而夾紙器安裝在菱形擺動體上，在試樣自
身剛性作用下試樣受力的同時菱形擺體亦受到力矩作用，在力矩作用下擺體被推轉動，當擺體與角度盤相對轉角達到15°（或7.5°）
時停止，此時系統達到力矩平衡。角度盤零線將指示出被測試樣的力矩值，以mN·m表示。
滿足標準
1、《GB/T 2679·3 紙板挺度測定法》
2、《ISO 2493 紙和紙板挺度的測定》
技術參數：
儀器的測量范圍為（1～500）mN·m，整個測量范圍分為七檔，各檔分檔重鉈質量和力度盤分度值見下表:
|
測量范圍（mN·m） |
分檔重鉈質量 |
力度盤分度值 （mN·m） |
|
|
編號 |
質量 （g） |
||
|
1～5 |
1 |
5.098 |
0.05 |
|
1～10 |
2 |
10.197 |
0.10 |
|
1～20 |
3 |
20.394 |
0.20 |
|
5～50 |
4 |
50.986 |
0.50 |
|
10～100 |
5 |
101.972 |
1.00 |
|
20～200 |
6 |
203.944 |
2.00 |
|
50～500 |
7 |
509.860 |
5.00 |
注：1mN·m＝10cN·cm
主要技術指標:
|
參 數 項 目 |
技 術 指 標 |
|
|
示 值 準確度 |
示值誤差 |
±2%（各檔測量上限值的10%～90%范圍） |
|
示值變動性 |
≤2%（各檔測量上限值的10%～90%范圍） |
|
|
擺力臂長 |
100mm |
|
|
負荷力臂長 |
50mm±0.1mm |
|
|
試驗速度 |
200°/min |
|
|
額定彎曲角 |
±7.5°和 ±15° |
|
|
試樣尺寸（長×寬） |
70mm×38mm |
|
|
外形尺寸(長×寬×高) |
270mm×165mm×355mm |
|
|
質量 |
約16kg |
|
