一、用途

    本機供薄膜、橡膠廠等及科研單位進行拉力試驗前沖切標準橡膠試片及類似材料。氣動控制，操作方便、快捷、省力，氣動沖片機又叫制樣機。

二、主要技術參數

1.行程范圍:       20mm～60mm

2.工作臺尺寸:     260mm×230mm

3.外形尺寸:       380mm×260mm×590mm

4.工作氣壓： 0.4MPa

5.重量:          50Kg

三、結構簡述

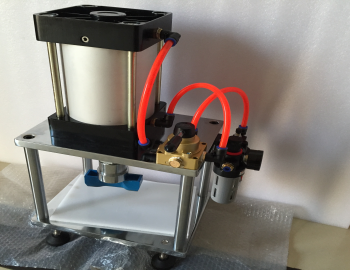

    沖片機主要由：底座、壓頭、一聯件、機身、手動三位五通閥、氣缸、鎖緊螺母、調節螺母。（見圖1）

轉動手動三位五通閥上的手柄，氣缸內氣壓推動活塞桿作往復運動，使壓頭向下沖裁試片。

四、使用方法

1．接上氣管，并將壓力調節為0.4MPa；

2．在工作臺上放好塑料板（隨機贈送），試樣置于塑料板平面上；

3．將所需裁刀置于試樣上，并使裁刀的中心對準壓頭的中心；

4．扳動手動三位五通閥上的手柄，此時壓頭落下即可沖切成標準試樣。如行程不夠請按以下方法調節：使手柄處于中間位置，擰松鎖緊螺母7，然后向上調整調節螺母的位置，即可改變壓頭行程。

    本單位生產有按照GB/T528-92《硫化橡膠和熱塑性橡膠拉伸性能的測定》中有關規定的1、2、3、4型標準裁刀。裁刀另外購買

五、注意事項及保養

1、沖切裁刀刃平面應與工作臺平面平行，沖切時裁刀刃面不應與工作臺平面接觸，以免損傷裁刀刀刃。

2、沖切裁刀經使用后，應涂上防銹油，以防銹蝕。

3、使用后應用防塵套遮蓋，以防油污灰塵浸入。
