抗滑值測試儀調試方便、操作簡單,數據穩定,且室內外均可使用。它是根據"擺的位能損失等于安裝于擺臂末端橡膠片滑過路面時,克服路面等摩擦所做的功"這一基本原理研制而成。

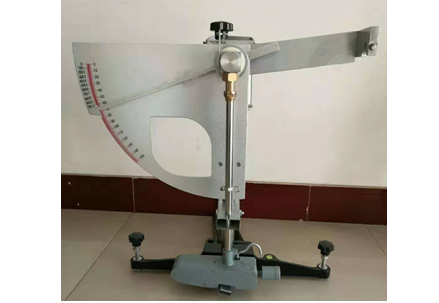

抗滑值測試儀結構組成
1、 座:由T型腿,調平螺絲和水準泡組成。對儀器起調平,支承作用。
2、 立柱:由立柱、升降機構,導向桿及儀器把手組成。用于升降和固定擺頭的位置。
3、 釋放開關:安裝于懸臂上的開關。用于保持?jǐn)[桿水平位置和釋放擺落下的作用。
4、 擺頭:由緊固把手,擺軸,轉向節,軸承等組成,起聯結擺、固定位置,保證在擺動平面內自由擺動的作用。
5、 示數系統:由指針、毛氈圈、法蘭、緊固螺母及度盤組成,指針可直接指示出摩擦系數數值。
6、 擺:由上、下部接頭、擺桿、彈簧、杠桿系、舉升柄、外殼、滑溜塊及橡膠片組成。它對擺動中心有規定力矩,對路面有規定壓力,本身前與后,左與右的力矩平衡。
抗滑值測試儀滿足標準:
Gb36246-2018,JTG3450-2019新規, JTG E60-2008、JTG E42-2005、JTJ 052-200等。
抗滑值測試儀技術參數:
示值精度均為0.1BPN(1刻分度),數顯指針精度一樣
橡膠片規格: 76.2x25.4x6.35±0.5mm
擺錘凈重 : 1500±30g
擺的重心距擺動中心: 410±5mm
橡膠片對地面的靜壓力 :22.2±0.5N(2263±50g )
橡膠片下邊緣距擺動中心: 510±2mm
滑溜器質量: 32±5g
標尺規格 : 126±1mm
測量磨光值
橡膠片規格:31.75×25.4×6.35±0.5mm
滑溜器質量: 20±5g
橡膠片硬度55±5HA
