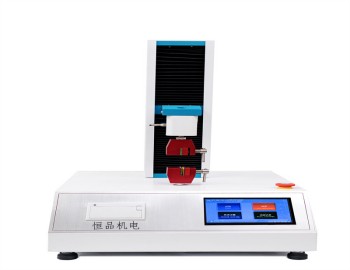

產品名稱：電子拉力試驗機

應用行業： 紙張、薄膜、塑料橡膠 塑料顆粒 防水卷材、防水涂料、高分子防水材料、塑料薄膜、復合材料、

軟質包裝材料、塑料軟管、膠粘劑、膠粘帶、不干膠、醫用貼劑、保護膜、離型紙、組合蓋、金屬箔、隔膜、

背板材料、無紡布、編織袋、、電線電纜、網繩等類產品

檢測項目：拉力 抗拉強度 伸長率 撕裂 剝離 熱封強度 粘合、穿刺力、開啟力、低速解卷力、撥開力等

符合標準：

GB 8808、GB 13022、GB 1040、GB 4850、GB 7753、GB 7754、GB 453、

GB/T 17200、GB/T 16578、GB/T 7122、GB/T 2790、GB/T 2791、GB/T 2792、ASTM E4、

ASTM D828、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、ISO 37、

JIS P8113、QB/T 2358、QB/T 1130

一、主要用途：

   該系列拉力試驗機適用于薄膜、紙張、塑料、橡膠、復合材料、膠帶、藥包材、塑料片材、紙張、鋁箔、

錫箔、銅箔、金屬等材料的拉伸強度、伸長率、撕裂，剝離、熱封強度等試驗，具有試驗力數字顯示，試驗

速度連續可調,試樣拉斷自動停機，峰值保持等功能。

二、功能特點：

1、采用高精度、全數字調速系統及精密減速機，驅動精密絲杠副進行試驗，實現試驗速度的大范圍調節，試

驗過程噪音低、運行平穩。

2、萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另一方面很

好的消除了不規則試樣對傳感器的影響。
3、觸摸鍵操作方式，液晶顯示器實時顯示。顯示界面可顯示試驗方法選擇界面、試驗參數選擇界面、試驗操作

及結果顯示界面和曲線顯示界面，方便快捷。
4、可實現試樣裝夾時橫梁快慢升降調整，具有過流、過壓、過載等保護裝置。。
5、選配微機控制型（加裝微機控制軟件），可外接微機實現試驗過程的控制及數據的存儲、打印。

三、技術指標：

1、 機      型：    單臂（液晶顯示）

2、 最大試驗力：    100N  200N 500N 1000N 2000N 5000N（可選）

3、 操 作 方式：    全中文菜單操作

4、 測 量 范 圍：   最大試驗力的0.5%—100%

5、 精 度 級 別：   1級

6、 試驗力準確度：  優于示值的±1%

7、 試   驗  力：   最小分辨力0. 001N

8、 位 移 測 量：   分辨率為0.01mm

9、 變形準確度：    優于±1%

10、液晶顯示內容： 試驗力、位移、峰值、運行狀態、運行速度等

11、無 級 調 速：   采用數字直流電機及控制系統

12、試驗空間調整機構：數字電機，同步帶傳動

13、調 速 范 圍：   1mm/min~~1000 mm/min

14、試 驗 行 程：   600mm（可根據客戶需求定制1000mm）

15、拉 伸 空 間：   600mm（可根據客戶需求定制1000mm）

16、壓 縮 空 間：   600mm（可根據客戶需求定制1000mm）

17、主 機 尺 寸：   540*280*1450mm

18、外       觀：   符合國家GB/T2611標準

19、成  套   性：   符合標準要求

20、試驗保護功能：  過載保護

21、安全保護裝置：  限位開關

22、供 電 電 源：   200V  50Hz

23、重       量：   約120Kg

24、工 作 環 境：   室溫～45℃，濕度20%～80%

四、主要功能及特點：

1、調速系統：采用伺服電機和減速機，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達

1～1000mm/min。

2、傳動機構：傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

3、附具連接：萬向節采用十字插銷結構，而且具有擺角限制功能，一方面便于試樣夾持，保證試驗同心度，另

一方面很好的消除了不規則試樣對傳感器的影響。

4、操作系統：觸摸健操作方式，液晶顯示器實時顯示，全中文操作，克服了老式數碼管顯示容易發生故障的難

題，并且美觀大方、方便快捷。

5、自動標定：系統可自動實現示值準確度的標定.

6、自動顯示：在整個試驗過程中，液晶實時顯示試驗力、位移、峰值、運行狀態、運行速度等。

7、自動控制：試驗參數輸入完畢，可自動完成試驗過程。

8、試樣判斷：試樣斷裂后，移動橫梁自動停止移動。

9、限位保護：具有機械和程控兩級限位保護功能。

10、特殊附具：除配有標準拉伸或壓縮附具外，也可根據用戶需要

配備特殊附具。

五、系統基本配置：

1、試驗機主機(單臂)                                    1臺

2、電機                                                1個

3、減速系統                                            1套

4、負荷傳感器                                          1只

5、精密絲杠副                                          1套

6、限位開關                                             1套

7、液晶操作顯示器                                           1個

8、拉伸夾具                                            1套

9、電源連接線                                            1套

10、技術資料：包括：使用說明書  合格證、裝箱單
