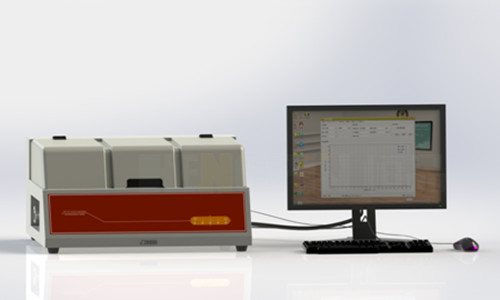

HP-GAC301壓差法氣體滲透儀產品應用
薄膜 復合膜 共擠膜 鍍鋁膜 鋁箔 PP片材 PVC片材 PVDC片材
技術特征：
· 可同時測定試樣的氣體透過率、溶解度系數、以及擴散系數
· 三個測試腔完全獨立，可同時測試三種相同或不同的試樣
· 寬范圍、高精度溫濕度控制，滿足各種試驗條件下的測試
· 提供比例和模糊雙重試驗過程判斷模式
· 測試量程可根據需要進行擴展，滿足大透過率測試的要求
· 可進行任意溫度下的數據擬合，輕松獲得極端條件下的試驗結果
· 支持有毒氣體及易燃易爆氣體的測試（需改制）
· 系統采用計算機控制，整個試驗過程自動完成
· 提供標準膜進行快速校準，保證檢測數據的準確性和通用性
· 配備RS232通用數據接口，方便數據傳遞
測試原理
HP-GAC301采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。
標 準
該儀器滿足多種國家和國際標準：ISO 15105-1、ISO 2556、GB/T 1038-2000、ASTM D1434、JIS K7126-1、YBB 00082003
HP-GAC301壓差法氣體滲透儀技術指標
|
指標 |
薄膜測試 |
|
測試范圍 |
0.05～50,000 cm3/m2·24h·0.1MPa（常規） |
|
上限不小于500,000 cm3/m2·24h·0.1MPa（擴展體積） |
|
|
試樣件數 |
3 件 |
|
真空分辨率 |
0.1 Pa |
|
測試腔真空度 |
＜20 Pa |
|
控溫范圍 |
5℃～95℃ |
|
控溫精度 |
±0.1℃ |
|
控濕范圍 |
0%RH、2%RH～98.5%RH、100%RH（濕度發生裝置另購） |
|
控濕精度 |
±1%RH |
|
試樣尺寸 |
Φ97 mm |
|
透過面積 |
38.48 cm2 |
|
試驗氣體 |
O2、 N2、CO2等氣體（氣源用戶自備） |
|
試驗壓力 |
-0.1 MPa～+0.1 MPa（常規） |
|
氣源壓力 |
0.4 MPa～0.6 MPa |
|
接口尺寸 |
Ф6 mm 聚氨酯管 |
|
外形尺寸 |
760 mm (L) × 575 mm (W) × 450 mm (H) |
|
電源 |
AC 220V 50Hz |
|
凈重 |
88 kg |
標準配置：主機、 恒溫控制器、計算機、專業軟件、專用取樣器、真空脂、快速定量濾紙、真空泵（進口）
選購件：取樣刀片、真空脂、真空泵油、快速定量濾紙、濕度發生裝置
備注：本機氣源 Ф6mm聚氨酯管；氣源、蒸餾水用戶自備
